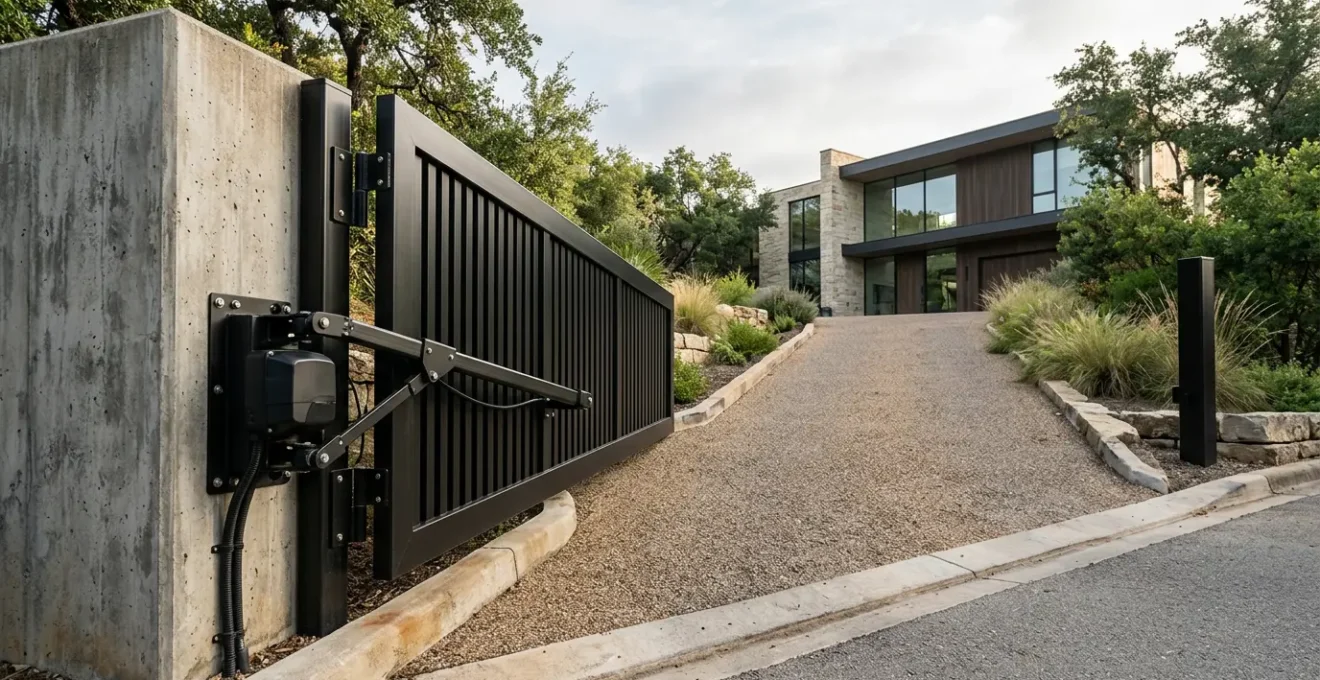

Portail battant sur rue en pente : comment l’installer sans qu’il ne frotte le sol ?

Votre entrée de propriété est en pente et vous désespérez de pouvoir y installer un portail battant fonctionnel ? Vous n’êtes pas seul. Face à un dénivelé, l’idée d’un vantail qui racle le sol à chaque ouverture ou d’une motorisation qui peine à pousser contre la gravité devient un véritable casse-tête. Beaucoup se voient alors orientés vers des solutions de contournement, comme le portail coulissant, même lorsque la configuration du terrain (manque de dégagement latéral, par exemple) rend cette option impossible.

Pourtant, la solution ne réside pas dans une astuce de bricolage ou une résignation, mais dans une approche d’ingénierie et de géométrie appliquée. Chaque contrainte – la pente, la largeur des piliers, l’ouverture sur la rue, la prise au vent – est un défi technique qui possède une réponse mécanique et légale précise. Il ne s’agit pas de « forcer » une installation, mais de comprendre la cinématique des mouvements et les forces en jeu pour choisir les composants adéquats. Une installation en pente réussie est une science, pas un pari.

Cet article va décomposer, point par point, chaque problème technique et réglementaire. De la physique des gonds à la législation sur le recul obligatoire, nous allons vous fournir un véritable plan d’action d’expert pour transformer cette contrainte topographique en un projet maîtrisé et durable.

Pour naviguer à travers les différentes facettes de ce défi technique, voici un aperçu des solutions et des points de vigilance que nous allons détailler. Chaque section aborde une problématique précise pour vous guider pas à pas vers une installation réussie.

Comment fonctionnent les gonds qui relèvent le portail à l’ouverture (remontée de pente) ?

La solution fondamentale pour un portail battant en pente réside dans un mécanisme ingénieux : le gond releveur, aussi appelé gond régulateur de pente. Contrairement à un gond classique dont l’axe de rotation est parfaitement vertical, celui du gond releveur est légèrement incliné. Cette inclinaison, ou désaxement, est le cœur de son fonctionnement. Lorsque vous ouvrez le vantail, il ne pivote pas sur un plan horizontal mais suit une trajectoire hélicoïdale ascendante. En d’autres termes, plus le portail s’ouvre, plus il se soulève du sol, suivant la montée du terrain.

Cette cinématique permet de compenser le dénivelé sans que le bas du vantail ne frotte. La capacité de compensation varie selon les modèles, mais la plupart des systèmes peuvent gérer une inclinaison significative. Selon les données techniques des fabricants, il est possible de compenser une pente allant de 5 à 12% de pente compensable. Le choix du gond doit donc être directement corrélé au pourcentage exact de votre pente, mesuré précisément sur la trajectoire du vantail. Un calcul erroné ou une sous-estimation de la pente rendra le système inefficace. Il est crucial de considérer non seulement le gond, mais aussi la robustesse de sa fixation, car il subira des contraintes mécaniques plus complexes qu’un pivot standard.

Avez-vous le droit d’ouvrir votre portail vers la rue si votre terrain monte trop fort ?

C’est une question cruciale qui mêle contrainte technique et obligation légale. Si votre terrain monte depuis la rue vers votre maison, la seule façon d’ouvrir un portail battant est vers l’extérieur, donc vers la voie publique. Or, la règle fondamentale est claire : l’ouverture d’un portail ne doit jamais empiéter sur le domaine public (trottoir ou chaussée). Cette interdiction vise à garantir la sécurité des piétons, cyclistes et automobilistes qui pourraient être surpris par un vantail s’ouvrant soudainement.

Ignorer cette règle vous expose à un contentieux avec la municipalité, qui peut exiger le démontage de l’installation. Il existe cependant une tolérance dans certains cas très spécifiques, notamment dans les impasses privées ou les rues à très faible circulation, mais cela nécessite une autorisation expresse de la mairie. La première démarche est donc de consulter le Plan Local d’Urbanisme (PLU) de votre commune. Ce document fixe les règles précises concernant les clôtures, les portails et leur implantation. Comme le précise la réglementation, la clarté administrative est essentielle.

Le Code civil prévoit que tout propriétaire est en droit de clore son bien. Si depuis 1986 il n’est plus obligatoire de faire une demande de permis de construire, la règle à suivre est simple : si vous habitez dans une zone régie par un PLU, votre commune doit être informée.

– Code de l’urbanisme, via Tschoeppé

Si l’ouverture sur rue est proscrite par le PLU et que votre pente vous y contraint, la seule solution pour un portail battant est de reculer l’implantation des piliers à l’intérieur de votre propriété. Ce recul doit être suffisant pour que les vantaux, en pleine ouverture, restent intégralement sur votre terrain. Cette solution sera détaillée plus loin.

Quel moteur supporte l’effort de pousser un portail battant contre la gravité ?

Motoriser un portail en pente n’est pas seulement une question de puissance, mais de technologie. L’effort à fournir n’est pas constant : le moteur doit exercer une force de contre-poussée pour vaincre la composante gravitationnelle qui tend à refermer le portail, tout en gérant l’inertie du vantail. Les moteurs standards, conçus pour un fonctionnement à plat, s’épuiseront prématurément ou se mettront systématiquement en sécurité.

Trois types de motorisations sont à considérer :

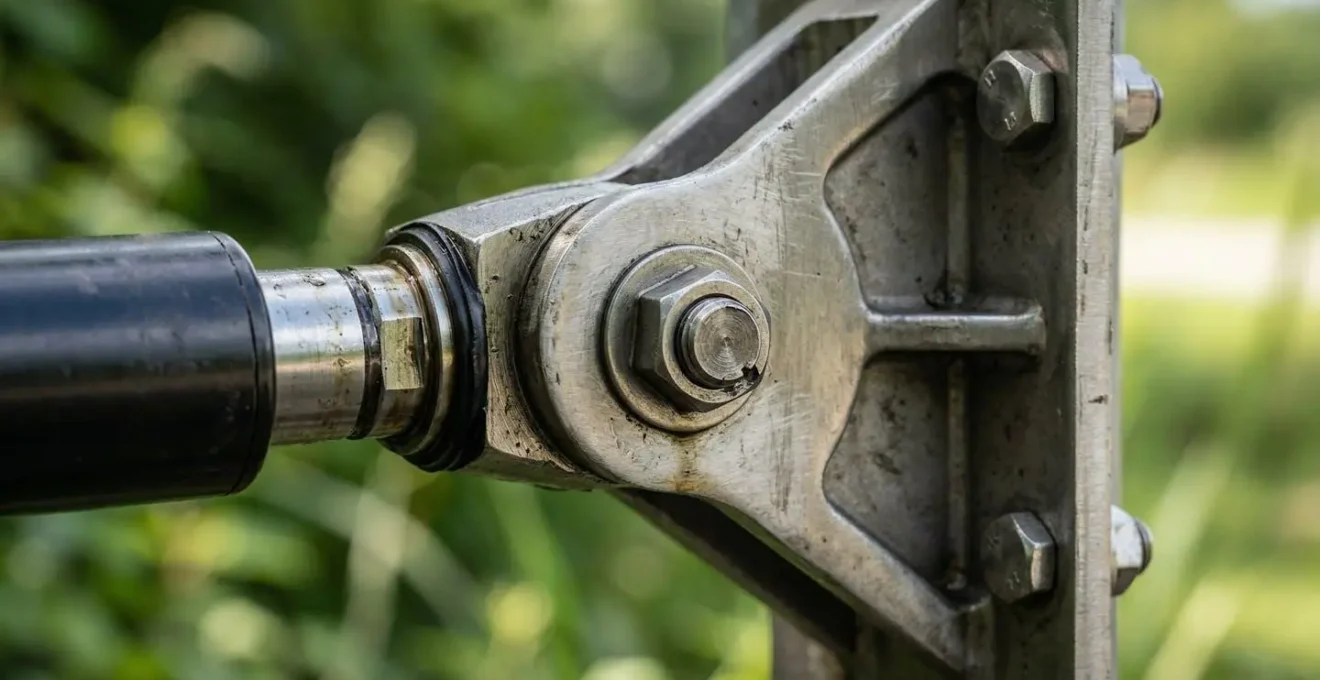

• Les moteurs à bras articulés : C’est la solution la plus courante et la plus polyvalente. Leur cinématique reproduit le mouvement d’un bras humain, offrant une traction plus douce et progressive. Il faut choisir un modèle haut de gamme dont le couple est suffisamment élevé pour gérer le poids et la pente.
• Les moteurs à roues : Cette solution est particulièrement ingénieuse pour les pentes. Un ou deux moteurs équipés de roues motrices sont fixés en bas des vantaux. Ils poussent et tirent directement le portail en roulant sur le sol. Leur efficacité dépend de l’adhérence au sol.
• Les moteurs enterrés : Discrets et esthétiques, ils sont installés au pied des piliers. Seuls les modèles les plus robustes, spécifiquement conçus pour les portails lourds, peuvent convenir à une installation en pente. Ils représentent un investissement plus conséquent.

material texture > depth. »/>

Il est crucial de se référer aux spécifications techniques du fabricant. Celles-ci indiquent le poids et la largeur maximum du vantail, mais aussi parfois la pente maximale admissible. Par exemple, certains moteurs sont conçus pour supporter une charge importante, comme les moteurs Nice adaptés aux pentes, avec 200 à 250 kg de capacité. Des solutions spécialisées comme la motorisation à roues AKIA STAR sont même explicitement conçues pour les portails en pente et en zone venteuse, utilisant un double ressort pour assurer une pression constante et une bonne adhérence au sol, comme le détaille une étude de cas sur les solutions AKIA.

Le problème de la butée au sol qui crève les pneus : quelle alternative escamotable ?

La butée centrale au sol est un élément classique, servant à bloquer les vantaux en position fermée. Cependant, dans une entrée de garage ou un passage fréquent de véhicules, cette pièce métallique saillante devient un véritable piège : elle est une cause fréquente de crevaisons ou de dommages aux pneus, sans parler du risque de trébuchement. Sur un terrain en pente, où la visibilité peut être réduite, ce problème est encore plus prégnant. Heureusement, des alternatives modernes et sécurisées existent.

L’ingénierie de la butée a évolué pour offrir des solutions qui s’effacent lorsqu’elles ne sont pas nécessaires. Un utilisateur sur un forum partageait son dilemme : « j’ai installé un portail à battant sur un terrain en pente je n’ai pas possibilité de faire une butée ». La solution recommandée par les professionnels est souvent d’ordre électronique. En effet, la meilleure alternative est de se passer complètement de butée physique en optant pour une motorisation avec fins de course électroniques ou encodeurs. Ces systèmes permettent au moteur de « connaître » précisément la position fermée et de maintenir les vantaux en pression l’un contre l’autre, sans aucun obstacle au sol.

Si une butée mécanique est néanmoins requise (par exemple pour un portail manuel ou une motorisation plus simple), les solutions escamotables sont la meilleure option. Le tableau suivant compare les principales alternatives à la butée fixe traditionnelle.

Cette analyse, inspirée des catalogues de spécialistes comme ceux de France Automatismes, montre que le choix de la butée est une décision technique à part entière, qui impacte directement la sécurité et le confort d’utilisation au quotidien.

Pourquoi un portail en pente est plus exposé aux rafales (et comment le renforcer) ?

Un portail installé sur un terrain en pente subit une contrainte supplémentaire souvent sous-estimée : une exposition accrue au vent. La pente peut créer un effet couloir, canalisant et accélérant les flux d’air. De plus, un portail qui se soulève à l’ouverture offre une prise au vent qui évolue constamment, créant des forces dynamiques et irrégulières sur la structure et la motorisation. Un vantail plein se transforme alors en une véritable « voile », exerçant une pression considérable sur les gonds, les fixations et le moteur.

Cette force peut aller jusqu’à empêcher l’ouverture ou la fermeture, mettre le moteur en sécurité, voire, dans les cas extrêmes, tordre le vantail ou endommager les piliers. La gestion de la prise au vent est donc un paramètre de sécurité essentiel. Il est généralement admis que des pentes importantes sont gérables, certains fabricants indiquant jusqu’à 15% de pente gérable, mais cette capacité est toujours conditionnée par la hauteur des vantaux et l’exposition au vent du site. Un portail haut et plein dans une région venteuse sur une pente de 10% sera bien plus sollicité qu’un portail bas et ajouré sur la même pente.

Pour renforcer un portail en pente face au vent, plusieurs points structurels doivent être vérifiés ou exigés à la conception :

• Le choix d’un modèle ajouré : C’est la solution la plus efficace. Un design avec des lames espacées ou des motifs perforés peut réduire la prise au vent de plus de 50% par rapport à un modèle plein, diminuant drastiquement les efforts sur toute la structure.
• La section des profilés : Les montants et traverses du portail doivent être suffisamment robustes. Pour un portail en aluminium, une section de montants de 50x40mm est un minimum à considérer.
• Le renfort pour motorisation : Exigez systématiquement une traverse de renfort horizontale à mi-hauteur. C’est sur cette pièce que le bras du moteur viendra se fixer, distribuant l’effort sur toute la largeur du vantail et non sur un seul point fragile.
• La qualité du scellement : Les gonds doivent être scellés profondément dans des piliers en béton armé (au moins 15 cm de profondeur), idéalement par scellement chimique, pour résister aux forces d’arrachement.

Le piège d’installer son portail en limite de propriété sans vérifier le recul obligatoire

L’un des pièges les plus courants est de vouloir installer son portail « au plus juste », aligné avec la limite de propriété, sans anticiper l’espace nécessaire à son débattement, surtout en cas d’ouverture vers l’intérieur sur un terrain montant. Si, comme vu précédemment, l’ouverture sur la voie publique est interdite, la seule option est d’ouvrir vers chez soi. Mais si le terrain monte, les vantaux ne peuvent pas s’ouvrir complètement à 90° sans que leurs extrémités ne heurtent le sol en pente. Pour permettre une ouverture complète, il faut donc reculer l’axe de rotation (les piliers) par rapport à la limite de propriété.

Ce recul n’est pas une valeur au hasard, c’est le résultat d’un calcul géométrique simple mais impitoyable. Il dépend de deux facteurs : la largeur du vantail et le pourcentage de la pente. Plus la pente est forte et plus le vantail est large, plus le recul nécessaire sera important. Selon une étude de cas pratique, pour un terrain avec une pente de 6% et un vantail de 1,75m, un calcul trigonométrique (Recul = sin(angle) × largeur) est nécessaire pour déterminer la distance exacte. Omettre ce calcul, c’est se condamner à un portail qui ne s’ouvre que partiellement, rendant l’accès difficile voire impossible pour un véhicule.

visual metaphor > aesthetic appeal. »/>

La réglementation est stricte à ce sujet. Comme le rappellent les professionnels de l’urbanisme, le principe est non-négociable :

Selon la législation, un portail doit être installé sur votre terrain, ou au maximum sur la limite de terrain, et son ouverture ne doit en aucun cas empiéter sur la voie publique.

– Réglementation urbanisme, via Tschoeppé

L’implantation des piliers est donc la toute première décision stratégique. Elle conditionne non seulement la conformité légale de votre installation mais aussi sa fonctionnalité au quotidien. Une erreur à ce stade est souvent irréversible sans travaux de maçonnerie lourds.

Pourquoi les moteurs à vérins sont interdits si vos piliers sont trop larges ?

Le choix de la motorisation est souvent guidé par le prix ou l’esthétique. Les moteurs à vérins, compacts et souvent plus abordables, semblent attractifs. Cependant, ils sont soumis à une contrainte technique rédhibitoire : ils sont incompatibles avec des piliers de grande largeur ou lorsque la distance entre le gond et le coin intérieur du pilier est trop importante (l’écoinçon). Ce n’est pas une question de puissance, mais de géométrie de fixation.

Un moteur à vérin fonctionne comme un compas : il pousse sur le vantail en ligne droite. Pour fonctionner correctement, sa patte de fixation sur le pilier doit être positionnée dans un alignement et une distance très précis par rapport à l’axe du gond. Si le pilier est trop large, il devient physiquement impossible de respecter cet angle et cette distance. Tenter de le monter quand même mènera à un blocage mécanique, à une usure ultra-rapide du vérin ou à la déformation du portail. Ajouter à cela une contrainte de pente, et l’échec est quasi certain. Un propriétaire malheureux en témoigne sur un forum : « Tu es bien conscient de ce problème de pente et malgré tout tu achètes un portail battant à 600€ tout en sachant que tu ne pourras pas l’installer sans apporter des modifications ! ».

Face à des piliers larges (plus de 20-25 cm de profondeur), les solutions sont claires et doivent écarter d’office les vérins :

• La motorisation à bras articulés : C’est LA solution de référence pour les piliers larges. Le bras « cassé » permet d’aller chercher le vantail même s’il est très en retrait par rapport au moteur, offrant une grande flexibilité d’installation.
• Créer une niche dans le pilier : Une solution de maçonnerie consiste à creuser une réservation (une niche) dans le pilier pour y loger la patte de fixation du vérin et ainsi respecter les cotes d’installation. C’est une opération complexe et structurellement délicate.
• La motorisation à roues ou enterrée : Comme vu précédemment, ces systèmes s’affranchissent totalement du problème de la largeur du pilier, car leur fixation est au sol.

Poser un portail coulissant : pourquoi la longrine béton est l’étape que vous ne devez pas rater ?

Bien que votre situation puisse rendre un portail coulissant classique impossible, il est pertinent de conclure en évoquant une alternative qui résout de nombreux problèmes de pente : le portail coulissant autoportant. Contrairement à un coulissant sur rail, ce modèle n’a aucun contact avec le sol sur toute la longueur de passage. Il est « suspendu » à une poutre (la crémaillère) qui roule sur un bloc de montures (chariots) fixé sur une fondation en béton unique, la longrine. C’est cette absence de rail qui change tout pour un terrain irrégulier ou en pente.

L’avantage principal est qu’il évite 100% l’effet de seuil et les problèmes de maçonnerie complexe sur toute la longueur. Le portail coulisse parallèlement à la pente, sans jamais la toucher. Comme le précise une étude de cas sur le sujet, le portail autoportant est idéal car il « élimine les risques de frottement ou d’obstruction » causés par les feuilles, les cailloux ou le gel, qui sont des problèmes récurrents avec les rails au sol.

Le succès d’une telle installation repose entièrement sur la qualité d’un seul élément : la longrine en béton. C’est le massif de fondation sur lequel tout le poids du portail va reposer. Cette longrine doit être parfaitement de niveau (horizontalement), dimensionnée selon le poids et la longueur du portail, et ferraillée pour garantir sa stabilité dans le temps. Une longrine mal réalisée, qui s’affaisse ou se fissure, entraînera un désalignement complet du portail, le rendant difficile voire impossible à manœuvrer. C’est l’étape la plus critique, celle qui ne tolère aucune approximation. Elle est le pilier invisible qui assure des décennies de fonctionnement fluide.

Pour valider la faisabilité de votre projet et choisir les composants techniques adaptés à votre configuration unique, l’étape suivante consiste à réaliser un diagnostic précis de votre terrain par un géomètre ou un installateur expert. C’est le seul moyen de garantir une installation sécurisée, légale et durable.
