Poser un portail coulissant : pourquoi la longrine béton est l’étape que vous ne devez pas rater ?

Vous avez choisi un magnifique portail en aluminium. Vous visualisez déjà la plus-value pour votre maison, la facilité d’usage avec la télécommande. Mais une image hante les nuits des autoconstructeurs : celle du portail qui, après un hiver, commence à frotter, le moteur qui force, la fermeture qui devient un combat. Ce cauchemar n’est pas lié à la qualité du portail lui-même, mais à ce qui est invisible : sa fondation. On passe des heures à comparer les designs, les motorisations, mais on survole souvent l’étape la plus critique : la longrine en béton.

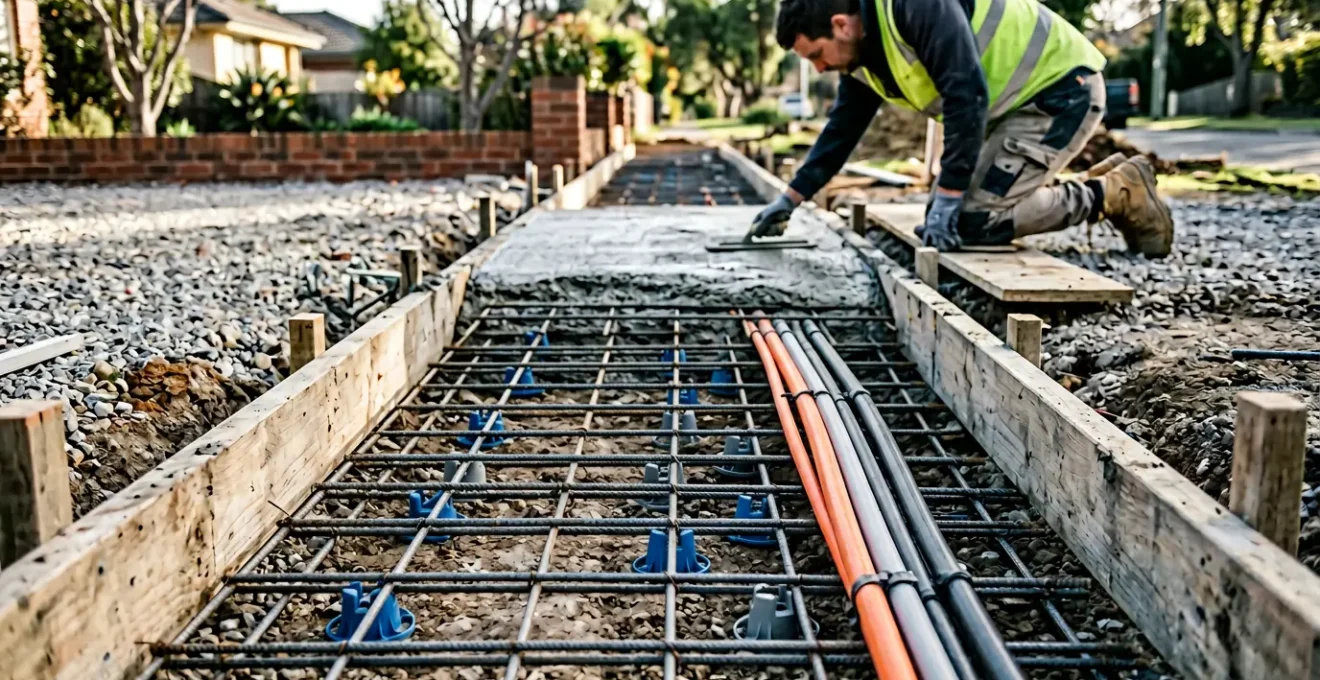

Ici, on ne va pas parler décoration. On va parler béton, ferraillage, et contraintes mécaniques. On va parler comme sur un chantier, sans détour. La longrine n’est pas une option, c’est l’ossature de votre installation. Une erreur à ce stade, et tout le bel ouvrage que vous avez monté dessus ne vaut plus rien. C’est la différence entre un travail de professionnel qui tiendra des décennies et un chantier à reprendre dans deux ans, la disqueuse à la main pour casser le béton que vous venez de couler. Considérez cet article non pas comme un simple guide, mais comme le plan d’architecte de votre tranquillité.

Nous allons décortiquer ensemble les points de rupture, ces détails qui font toute la différence. De la bonne profondeur de la fondation au passage des gaines, en passant par l’art d’obtenir un niveau parfait et les pièges administratifs, chaque section vous armera contre les erreurs les plus courantes et les plus coûteuses. C’est en maîtrisant ces fondamentaux que vous garantirez la pérennité et le bon fonctionnement de votre portail pour les années à venir.

Quelle profondeur et largeur de fondation pour un portail alu de 4 mètres ?

Oubliez la règle des « 40 cm partout, ça suffit ». C’est la recette d’un travail de sagouin. La profondeur de votre longrine est le premier point de rupture. Elle ne dépend pas d’une valeur magique, mais de deux facteurs critiques : votre zone géographique et la nature de votre sol. Le but est d’atteindre la zone « hors-gel ». C’est la profondeur à laquelle le sol ne gèle plus en hiver, évitant ainsi les mouvements de terrain qui soulèveraient et affaisseraient votre seuil. En plaine, cette profondeur est d’environ 50 à 60 cm. Mais selon les normes DTU 13.12, elle peut atteindre 1 mètre en zone de montagne. Creuser à 40 cm là où il gèle à 80 cm, c’est garantir que votre portail bougera dès le premier hiver.

Le deuxième facteur, c’est votre sol. Un sol argileux, qui gonfle avec l’humidité et se rétracte avec la sécheresse, impose une fondation plus profonde et mieux armée qu’un sol stable et drainant. Ne pas connaître son sol, c’est construire à l’aveugle. Avant même de louer la mini-pelle, il faut faire un diagnostic simple. Pour la largeur, la règle est plus simple : elle doit correspondre à la largeur de votre pilier, plus une marge de 10 à 20 cm de chaque côté pour assurer une assise structurelle stable. Pour un portail coulissant de 4 mètres, la longrine ne fait pas 4 mètres, mais près du double pour accueillir le refoulement. C’est une erreur de débutant de ne pas le prévoir.

Ignorer ces principes, c’est prendre le risque de voir son seuil se fissurer ou s’affaisser, rendant le portail inutilisable. C’est un travail qui ne pardonne pas l’approximation.

L’erreur d’oublier la gaine pour le visiophone ou les photocellules avant de couler le seuil

Voici l’erreur la plus rageante, celle qui transforme un chantier réussi en un désastre financier et moral. Vous avez coulé un béton parfait, le niveau est impeccable, la surface est lisse. Et là, c’est le drame : vous vous rendez compte que vous n’avez passé aucune gaine pour l’alimentation du moteur, les photocellules, le gyrophare ou l’interphone. La seule solution ? Sortir la disqueuse et le marteau-piqueur pour saigner votre bel ouvrage tout neuf. C’est une boucherie qui fragilise la structure et ruine l’esthétique. Un particulier témoigne sur un forum de construction avoir dû faire démolir et reconstruire son seuil, passant d’une facture initiale de 866€ HT à un coût total de 2100€ HT après cette bévue. C’est une erreur à plus de 1000 euros.

La règle d’or du maçon est simple : on prévoit toujours plus que nécessaire. Même si vous n’installez pas de motorisation tout de suite, passez les gaines ! La technologie évolue. Vous voudrez peut-être ajouter un éclairage au sol, une sonnette connectée ou un système de domotique dans cinq ans. Avoir deux ou trois gaines vides en attente ne coûte que quelques euros de plus, mais vous sauve d’interventions lourdes plus tard. Il est crucial de bien positionner ces gaines et de respecter un code couleur pour s’y retrouver.

color contrast > depth. »/>

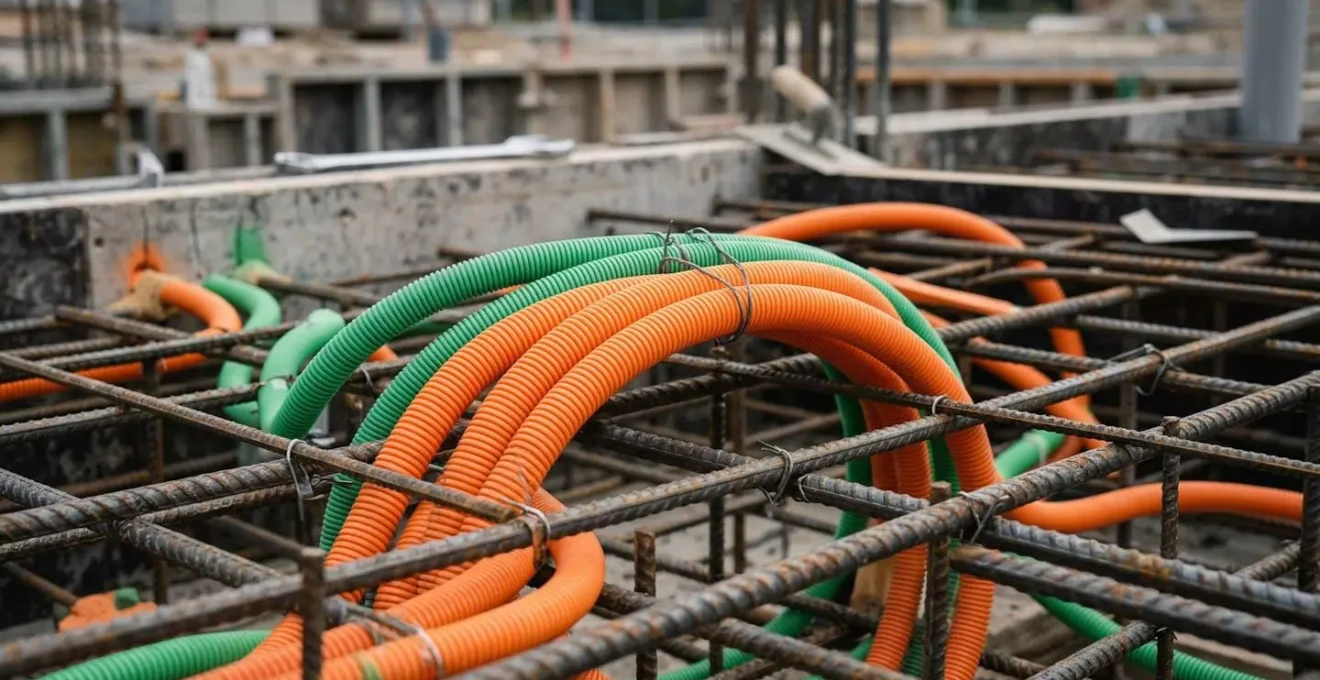

Comme le montre cette image, chaque gaine a sa fonction et sa place. Elles doivent être fixées solidement au ferraillage pour ne pas bouger pendant le coulage du béton. Un autre point technique essentiel est de créer des courbes douces plutôt que des angles droits. Un coude trop serré rendra le tirage des câbles impossible. On estime qu’une courbe doit avoir un rayon au moins 3 fois supérieur au diamètre de la gaine. Voici les standards à respecter :

• Gaine Rouge (souvent TPC) : Réservée à l’alimentation principale en 230V du moteur. Utilisez un diamètre de 40 à 50 mm.
• Gaine Verte (ICTA) : Pour les câbles basse tension des sécurités comme les photocellules. Un diamètre de 25 mm est suffisant.
• Gaine Orange (ICTA) : Destinée à l’interphone ou au visiophone. Prévoyez un diamètre de 32 mm.
• Gaine Bleue (ICTA) : Ce sont vos gaines d’attente pour les évolutions futures. Un diamètre de 25 mm est un minimum.

Penser aux gaines, c’est passer du statut de bricoleur à celui de constructeur. C’est anticiper les besoins futurs et s’assurer que votre ouvrage est non seulement solide, mais aussi évolutif.

Pourquoi un seuil de portail coulissant doit être parfaitement de niveau (et comment le réussir) ?

Un seuil « à peu près » de niveau est un seuil qui ne fonctionnera pas. C’est aussi simple que ça. Le rail de guidage sur lequel repose tout le poids du portail doit être une ligne droite parfaite. La moindre imperfection, la moindre bosse, le moindre creux, se traduit par des contraintes mécaniques énormes sur la motorisation et les galets de roulement. Imaginez votre moteur devant pousser le portail pour « monter » une bosse de 5 mm à chaque passage. Il force, il chauffe, et sa durée de vie est divisée par deux. Les galets, eux, subissent des chocs répétés qui usent prématurément leurs roulements. Les retours d’installateurs professionnels sont formels : un défaut de planéité de 5mm provoque une usure prématurée des galets en 2 ans, menant à un fonctionnement bruyant et saccadé.

Le niveau n’est donc pas une question d’esthétique, mais de fiabilité mécanique. Un seuil parfaitement plat garantit un mouvement fluide, silencieux et sans effort pour le moteur. C’est la condition sine qua non pour que votre installation dure dans le temps. Réussir ce niveau parfait n’est pas de la sorcellerie, mais demande de la méthode et les bons outils. Le niveau laser est votre meilleur allié, mais un bon niveau à bulle d’au moins 2 mètres et une grande règle de maçon sont indispensables.

Une petite astuce de pro consiste à créer une pente quasi imperceptible de 1% (soit 1 cm par mètre) vers l’extérieur de la propriété. Cette pente, invisible à l’œil nu, n’affecte en rien le fonctionnement du portail mais assure un écoulement parfait des eaux de pluie, évitant la stagnation et la formation de glace en hiver, qui pourrait bloquer le rail. Voici la méthode à suivre pour ne pas se rater :

1. Matérialiser l’axe : Tendez un cordeau traceur bien droit entre les deux futurs piliers pour avoir une ligne de référence parfaite.
2. Utiliser une règle longue : Posez une règle de maçon en aluminium d’au moins 3 mètres sur votre coffrage. Une règle courte ne permet pas de voir les défauts sur la longueur.
3. Contrôler, contrôler, contrôler : Une fois le béton coulé et tiré, vérifiez le niveau avec votre niveau à bulle tous les 50 cm sur toute la longueur et la largeur du seuil.
4. Créer la pente d’écoulement : Mettez en place cette fameuse pente de 1% vers l’extérieur. C’est un détail qui change tout.
5. Soigner la finition : Une fois le niveau validé, talochez la surface avec des mouvements circulaires pour faire remonter la laitance et obtenir une surface homogène, puis lissez soigneusement avec une lisseuse inox pour une finition parfaite.

Ce n’est pas une étape où l’on peut se permettre d’aller vite. La perfection du niveau est le garant de la sérénité de votre future installation motorisée.

Le piège d’installer son portail en limite de propriété sans vérifier le recul obligatoire

Le béton est coulé, les piliers sont montés. Vous êtes prêt à poser votre portail… et là, un voisin ou un agent de l’urbanisme vous informe que votre installation n’est pas conforme. C’est un piège administratif dans lequel beaucoup d’autoconstructeurs tombent. On pense souvent que la « limite de propriété » est une ligne sacrée sur laquelle on peut construire. C’est faux. Le Plan Local d’Urbanisme (PLU) de votre commune peut imposer un recul obligatoire pour tout nouvel ouvrage. Installer votre portail directement en limite de parcelle peut, dans certains cas, être illégal, notamment si son ouverture empiète sur la voie publique, même de quelques centimètres.

Le problème se corse avec un portail coulissant. Le portail lui-même, en position fermée, peut être en limite de propriété. Mais son refoulement, c’est-à-dire la partie qui coulisse le long de votre clôture à l’ouverture, se fait sur votre terrain. Cependant, la longrine en béton qui supporte le tout peut être considérée comme un élément de clôture. Et là, la réglementation est claire : si elle sert de soubassement à un mur ou une clôture de plus de 60 cm de haut, une déclaration préalable de travaux peut être exigée. L’oubli de cette démarche peut entraîner une demande de démolition. Avant de creuser, le premier réflexe doit être un appel au service urbanisme de votre mairie pour connaître les règles applicables sur votre parcelle.

Un autre danger, bien plus grave, guette sous terre. En creusant votre tranchée en limite de propriété, vous risquez de tomber sur des réseaux enterrés : gaz, électricité, eau, télécoms. L’obligation légale avant tout terrassement est de consulter le guichet unique DT-DICT (Déclaration de projet de Travaux – Déclaration d’Intention de Commencement de Travaux). Le cas d’un propriétaire qui a sectionné une conduite de gaz en creusant sa longrine est un avertissement sérieux. L’incident a provoqué l’évacuation du quartier et une amende de 1500€ pour le contrevenant. Cette consultation est gratuite pour les particuliers sur le site gouvernemental et vous fournit les plans des réseaux connus, vous évitant un accident potentiellement dramatique.

La solidité d’un ouvrage ne se mesure pas seulement à son béton, mais aussi à sa conformité réglementaire. Un oubli ici peut vous coûter bien plus cher qu’une erreur technique.

Scellement chimique ou platine : comment fixer solidement des poteaux alu sur du béton ?

Votre longrine est prête. Il faut maintenant y ancrer les piliers qui soutiendront le portail. Deux méthodes s’affrontent : la fixation sur platine et le scellement chimique des tiges filetées. Le choix n’est pas anodin, il dépend du type de poteau et des contraintes attendues. La fixation sur platine est souvent perçue comme plus simple : on perce quatre trous, on met des chevilles et on visse. C’est rapide, mais pas toujours le plus robuste. Le scellement chimique, lui, consiste à percer des trous, y injecter une résine bi-composant et y noyer des tiges filetées. C’est une méthode qui crée un ancrage monolithique avec le béton.

En termes de résistance pure, il n’y a pas de débat. Des tests à l’arrachement montrent que le scellement chimique offre une résistance 3 fois supérieure aux chevilles mécaniques classiques. Pour des portails lourds, ajourés et exposés à de fortes prises au vent, le scellement chimique est la meilleure assurance contre l’arrachement. Cependant, la fixation sur platine a un avantage : elle répartit l’effort sur quatre points, ce qui est particulièrement intéressant pour des poteaux en aluminium dont les parois sont relativement fines. Un scellement chimique trop puissant sur un poteau creux pourrait, à terme, créer une déformation locale du profilé en aluminium.

Le tableau suivant résume les points clés pour vous aider à choisir la méthode la plus adaptée à votre configuration. Il est important de noter qu’avec l’aluminium, un point de vigilance est la corrosion galvanique. Il faut éviter le contact direct entre l’acier des fixations (platine ou tiges) et l’aluminium du poteau, en utilisant des rondelles en nylon ou en inox pour les isoler.

En résumé, pour un portail lourd et plein en zone venteuse, le scellement chimique est roi. Pour un portail standard en aluminium, la fixation sur platine est souvent un compromis plus simple et tout aussi efficace, à condition de bien choisir ses chevilles et de soigner la pose.

Comment différencier un portail alu haut de gamme d’un modèle « grande surface » ?

Vous pourriez penser que le poids du portail est le seul critère qui impacte la fondation. C’est une erreur. Un portail « premier prix » de grande surface, même s’il est léger, peut générer plus de contraintes sur votre longrine qu’un modèle haut de gamme plus lourd. La raison est simple : la rigidité structurelle. Un portail bas de gamme est souvent assemblé avec des profilés d’aluminium très fins et des vis apparentes. Il manque de rigidité et a tendance à « vibrer » ou à se déformer légèrement lors des manœuvres. C’est cette flexibilité qui est un poison pour votre installation.

Comme le souligne un expert technique, la qualité du portail est directement liée à la santé de la fondation :

Un portail grande surface, plus léger et flexible, peut générer des vibrations et des contraintes imprévues sur le rail et la longrine, même si son poids est faible.

– Expert technique METAL 2000, Guide de sélection des portails aluminium

Ces vibrations se répercutent sur les galets, le rail et, in fine, sur le scellement du rail dans le béton. Un portail haut de gamme, avec ses profilés plus épais et ses assemblages soudés, se comporte comme un bloc rigide. Le mouvement est pur, sans vibrations parasites, ce qui préserve toute la mécanique. La différence de prix s’explique par des détails invisibles au premier coup d’œil mais qui garantissent la longévité. Savoir les repérer vous évitera de monter un moteur de Formule 1 sur un châssis de charrette.

Avant l’achat, transformez-vous en inspecteur qualité. Voici les points de contrôle qui ne trompent pas et qui justifient un investissement supérieur :

• Épaisseur des profilés : C’est le critère numéro un. Un portail de qualité utilise des profilés d’au moins 2 mm d’épaisseur, contre souvent 1,2 mm pour l’entrée de gamme. La différence de rigidité est énorme.
• Type d’assemblages : Fuyez les vis apparentes. Le haut de gamme privilégie des assemblages soudés puis meulés, invisibles et beaucoup plus solides, ou des assemblages mécaniques cachés de haute précision.
• Labels de qualité : Le label Qualimarine est indispensable si vous habitez en bord de mer (moins de 50 km des côtes). Il garantit une résistance supérieure à la corrosion saline pendant au moins 10 ans.
• Qualité du rail : Un bon fabricant fournit un rail en inox ou en aluminium renforcé. Les modèles basiques se contentent d’un rail en acier galvanisé qui finira par rouiller.
• Quincaillerie fournie : Regardez les galets. Des galets montés sur des roulements à billes étanches assurent un roulement fluide et durable. De simples galets en plastique ou en nylon s’useront très vite.

En fin de compte, la longrine et le portail forment un couple. L’un ne peut pas performer sans la solidité de l’autre. Mettre un portail bas de gamme sur une fondation parfaite, c’est prendre le risque que le maillon faible ne soit pas celui que vous croyez.

Comment fonctionnent les gonds qui relèvent le portail à l’ouverture (remontée de pente) ?

L’installation d’un portail battant face à une entrée en pente est un casse-tête classique. Si on utilise des gonds standards, le bas du vantail va inévitablement frotter le sol lors de l’ouverture. La solution la plus élégante et la plus simple à mettre en œuvre est l’utilisation de gonds régulateurs de pente, aussi appelés gonds releveurs. Le mécanisme est ingénieux : au lieu d’avoir un axe de rotation parfaitement vertical, l’axe du gond est légèrement incliné. Ainsi, lorsque le vantail pivote pour s’ouvrir, il ne se contente pas de tourner : il « grimpe » le long de cet axe incliné, se soulevant de plusieurs centimètres et passant ainsi au-dessus de la pente.

Ce système permet de compenser des pentes importantes. Selon les spécifications des fabricants, les gonds régulateurs compensent jusqu’à 15% de pente, soit 15 cm de dénivelé par mètre de longueur de vantail. C’est une solution efficace qui évite des travaux de maçonnerie lourds ou la fabrication d’un portail sur mesure. Cependant, ce mécanisme n’est pas sans conséquence sur les fondations. Le fait que le vantail se soulève à l’ouverture génère une force de levage verticale sur le pilier, qui s’ajoute au poids propre du vantail.

Cette contrainte supplémentaire doit impérativement être prise en compte lors du dimensionnement de la fondation du pilier. Un plot de fondation standard pourrait ne pas suffire. Une étude de cas sur une installation avec une pente de 8% est parlante : pour supporter la force de levage exercée par le gond sur un vantail de 150 kg, la fondation du pilier a dû être significativement renforcée. Le maçon a opté pour un plot de 60x60x80 cm, bien plus massif que le plot standard de 40x40x60 cm. Ne pas anticiper ce renfort, c’est risquer de voir le pilier s’incliner ou s’arracher avec le temps.

Choisir cette solution, c’est donc accepter de surdimensionner la fondation du pilier concerné. C’est un compromis technique qui garantit la stabilité de l’ensemble de l’ouvrage face à des forces inhabituelles.

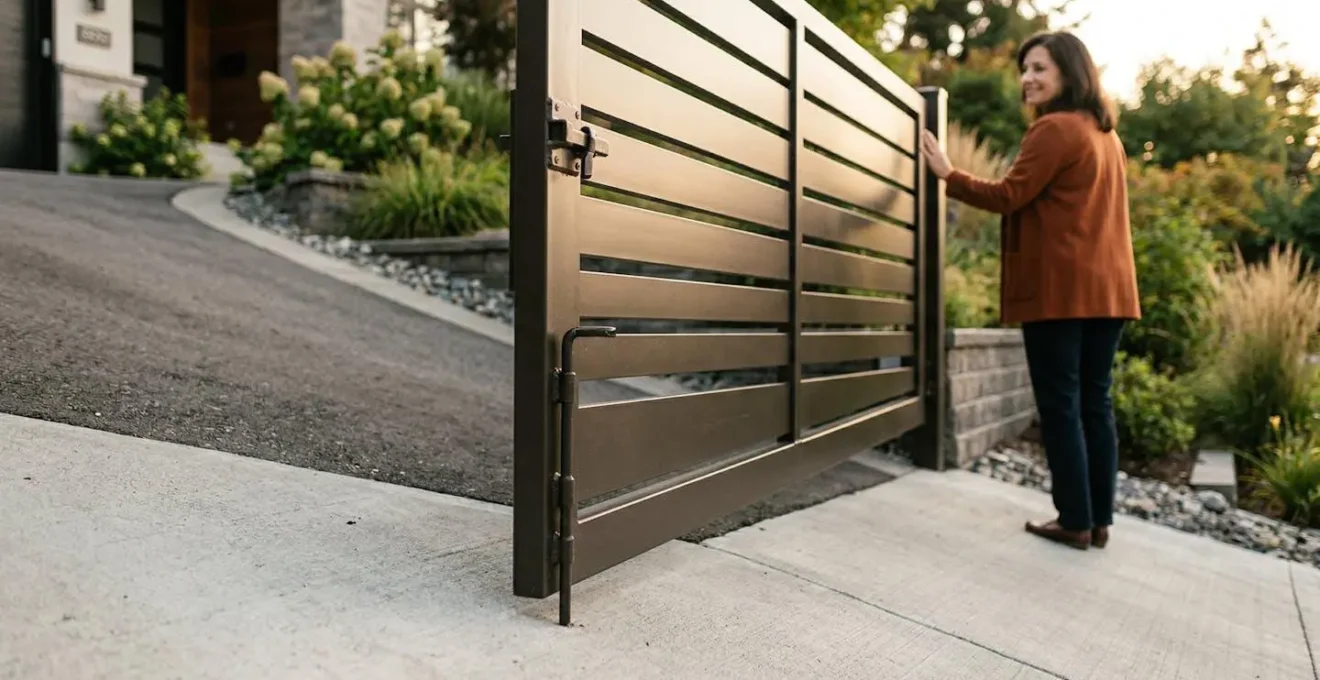

Portail battant sur rue en pente : comment l’installer sans qu’il ne frotte le sol ?

Une entrée en pente n’est pas une fatalité pour l’installation d’un portail battant. Comme nous l’avons vu, les gonds régulateurs sont une excellente solution, mais ce n’est pas la seule. Selon la configuration de votre terrain, le budget et l’esthétique recherchée, d’autres options s’offrent à vous. L’important est de choisir la bonne approche avant même de commencer les travaux de maçonnerie, car certaines solutions impliquent des modifications structurelles importantes. Le choix dépendra principalement du pourcentage de la pente et du sens d’ouverture souhaité.

Si la pente est faible, une découpe « en sifflet » du bas du portail peut suffire. Le portail est fabriqué sur mesure pour suivre la ligne de la pente, garantissant un jour constant sous le vantail. C’est une solution très esthétique, mais plus coûteuse. Pour des pentes plus fortes, on peut envisager un décroché de maçonnerie : les deux piliers ne sont pas à la même hauteur, créant un effet « escalier » qui permet de poser un portail standard. Cette option implique des travaux de maçonnerie plus complexes et peut avoir un impact visuel fort. La solution la plus simple, si votre terrain le permet, est d’opter pour une ouverture vers l’intérieur (côté propriété). Si l’intérieur de votre propriété est plat, le problème de la pente de la rue est totalement éliminé. Cependant, cela implique de sacrifier de l’espace de stationnement ou de manœuvre à l’intérieur.

human element > aesthetic appeal. »/>

Le tableau suivant offre une vision claire des avantages et inconvénients de chaque méthode pour vous aider à prendre la bonne décision en fonction de vos priorités. Il n’y a pas de solution universelle, seulement la meilleure solution pour votre situation spécifique.

Maintenant que vous avez toutes les cartes en main, le béton n’attend plus. Prenez le temps de faire les choses bien une seule fois, en respectant ces fondamentaux. Un ouvrage solide commence par une fondation sans compromis, et c’est le seul secret pour garantir la longévité de votre installation.
